특징
작고 가벼워 이동이 가능하며 측정 범위가 넓은 고성능 제품으로 가스의 유량측정 등 광범위한 분야에서 응용이 가능합니다.
자유자재로 연결 구의 회전이 가능하고 밀폐성이 우수한 유니슨을 사용하여 어느 방향으로도 연결이 가능합니다.
Maintenance-Free 개념을 도입한 설계로 제작되어 유지·보수 비용이 거의 발생하지 않습니다.
펄스 출력을 장착할 수 있어 순간 값 및 적산 값 데이터처리 등 측정 업무 자동화에 활용할 수 있습니다. (옵션)

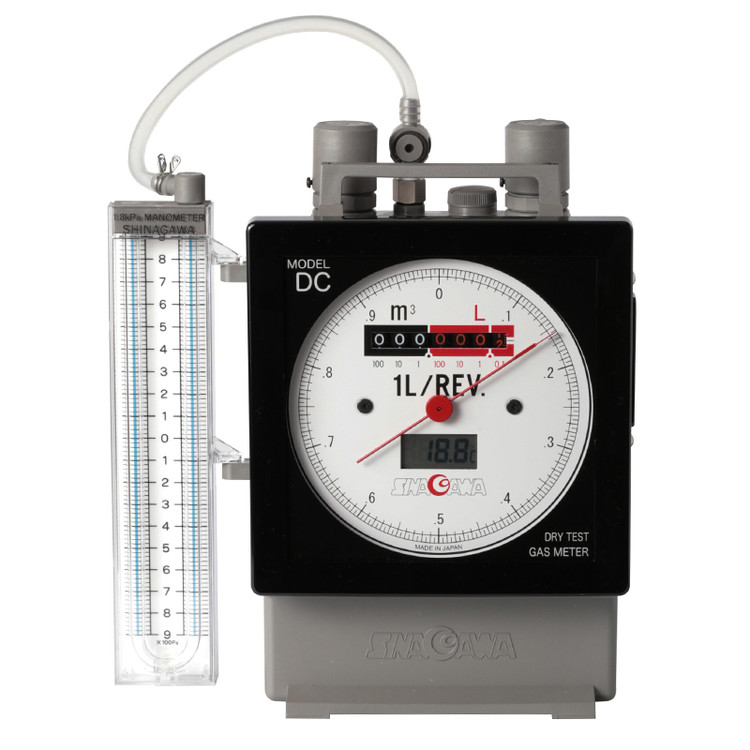

C 타입은 부식성 가스 측정용이며 내부식성 가스 온도는 디지털 표시되고 M 타입에는 Manometer가 부착되어 있습니다.
A 타입은 일반 가스용입니다.
응용분야
가스기기의 성능 평가 및 시험용
기체 및 가스 유량 정밀 측정용
공해 가스 샘플링 유량측정용
가스 유량의 순간 값 및 적산 유량측정용

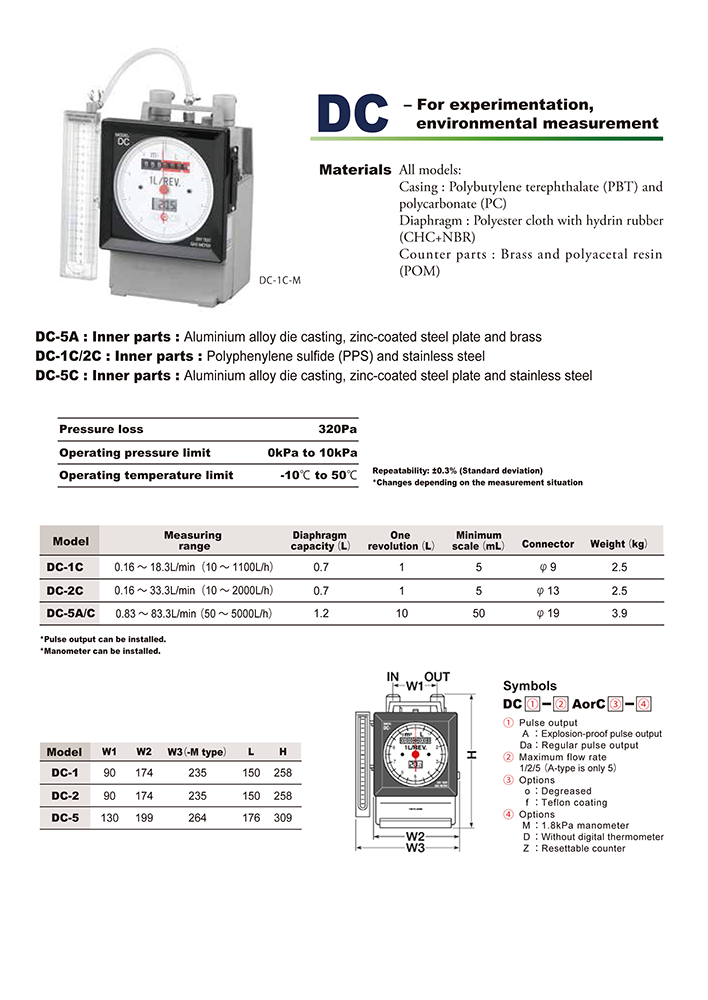

| MODEL | DC–1C / DC–1C–M | DC–2C / DC–2C–M | DC–5A / DC–5C / DC-5C-M | |
| 계량실 용적 | 0.7 L | 0.7 L | 1.2 L | |
| 측정범위 | 0.16 ~ 18.3 L/min (10 ~ 1100 L/h) | 0.16 ~ 33.3 L/min (10 ~ 2000 L/h) | 0.83 ~ 83.3 L/min (50 ~ 5000 L/h) | |
| 지침 1 회전 | 1 L | 1 L | 10 L | |
| 분해능 | 5 mL | 5 mL | 50 mL | |
| 최대 연산량 | 999 m 3 | 999 m 3 | 9,999 m 3 | |
| 연결관 외경 | Ø9 mm (3/8 inch) | Ø13 mm (1/2 inch) | Ø19 mm (3/4 inch) | |
| 온도표시 | LCD 표시기 / 분해능 0.1 ˚C ( 측정 가스 온도 ) | |||
| Manometer | 1.8 kPa U-Type manometer (C, A형 옵션) | |||
| 펄스 출력 | 0.01 L/Pulse | 0.01 L/Pulse | 0.1 L/Pulse | |
| 펄스 출력 방식 | Da-Type (Photo-coupler 방식 ) (옵션) | |||
| 사용 압력 범위 | 0 ~ 10 kPa | |||
| 사용 온도 범위 | -10 ∼ 50 ˚C | |||
| 압력 손실 | 320 Pa | |||
| 재질 | 케이스 | 폴리부틸렌테레프탈레이트 (PBT), 폴리카보네이트 (PC) | ||
| 다이아프램 | 테트론 기포 히드린 고무(CHC+NBR) | |||
| 적산부 | 구리, 폴리아세탈수지 (POM) | |||
| 크기 / 무게 | C형 : 174(W) x 258(H) x 150(D) mm M형 : 235(W) x 258(H) x 150(D) mm / 2.8 kg | C, A형 : 199(W) x 309(H) x 176(D) mm M형 : 264(W) x 309(H) x 176(D) mm / 4.2 kg | ||
* 마노미터는 옵션입니다.
* Da형 발신기는 옵션입니다.
